FZ-31A型沸煮箱使用說明書

FZ-31A型沸煮箱用途:

本產品系國家標準CB1346-89水泥標準稠度用水量、結時間安定性檢驗方法的配套設備，能自動控制箱體內水升溫至100℃的速率和保持100℃的時間，以驗定水泥凈漿體積的安定性(即雷氏法和試餅法)，是水泥生產施工、科研、試驗單位專用設備之一。

二、FZ-31A型沸煮箱技術規格:

1、***高沸煮溫度

100℃

2、煮箱名義容積

31L

3、升溫時間(20℃升至100℃)

4、加熱時間控制

5、管狀加熱器功率

30±5min

0~3.5h

4kW/220V(共二組各

為1kW和3kW)

三、FZ-31A型沸煮箱結構簡介:

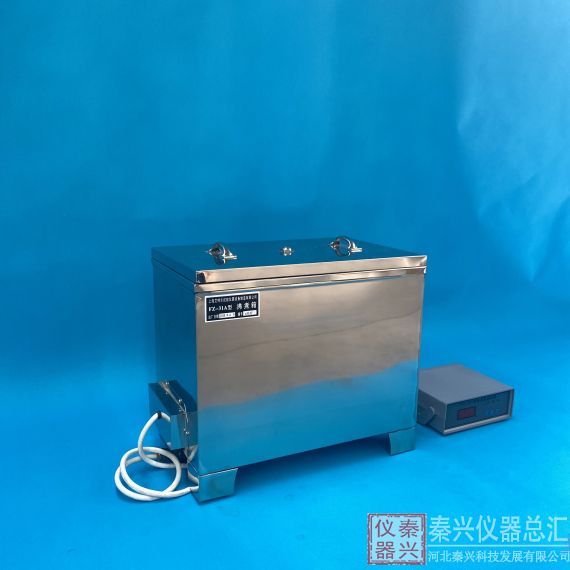

如附圖一，主要由箱蓋1、內外箱體2、箱蓖3、保溫層4、管狀加熱器5(兩組)、管接頭6、銅熱水咀7、水封槽8、罩殼9、電氣控制箱10等構成。

四、使用與維護:

1.試餅法與雷氏法試件的制作:①試餅成型:將制成的凈漿取出一部份分成兩等分,使之成球形放在預先準備好的玻璃板上(100mmx100mm),輕輕振動玻璃板并用濕布擦過的小刀由邊緣向中央抹動，做成直徑70~80mm、中心厚約10mm、邊緣漸簿、表面光滑的試餅，放入養護箱內養護至24+2h。②)雷氏夾試件的制備方法:將預先準備好的雷氏夾放在已稍擦油的玻璃板上(質量約75~80g)并立即將已制好的標準稠度凈漿裝滿試模，裝模時一只手輕輕抹持試模，另一只手用寬約10mm的小刀插搗15次左右，然后抹平，蓋上稍涂油的玻璃板，接著立刻將試模移至養護箱內養護24±2h。

2.根據用戶要求試餅法與雷氏夾同時使用，以對比水泥安定試驗結果，特將蓖板高度降低，為此請用戶使用板時(包括只做雷氏夾法)務必置于試餅架之上

3.沸煮箱內充水180mm以內箱體底部起算、將經過養護的或雷氏夾由玻璃板上取下平放在試餅架或者雷氏夾兩針指朝上，標

橫放于篦板上。4.接通電氣控制箱電源，啟動“自動”開關，沸煮箱內的水:30min沸騰，一組3kw電熱器自動停止工作，再煮3h沸煮箱內全部自動停止工作。此時數字顯示為210min，電氣控制箱內蜂鳴器動作煮畢將水由銅熱水咀放出，打開箱蓋待箱體冷卻至室溫,取出試件行檢測。

5.如沸煮箱內充水溫低于20℃時，可先啟動電氣控制箱上手動開關至“升溫”區，將水升溫至20℃左右，停止“手動”開關，啟動“自動”開關即可自動運行。

6.沸煮箱內必須用潔凈淡水，本設備久用后、箱內可能累積水

垢。用戶可酌情定期清洗。7.本設備供電電流為交流220V，加熱器二組各為3kW和1kw加熱器加熱前必須預添水為180mm高度以防加熱器過熱燒壞。加熱完畢，首先切斷電源，然后放除箱內之水，為了保證加熱器的效率加熱器表面應經常洗刷去除積垢。

8.箱體外殼必須可靠接地，以保安全。

9.沸煮前，水封槽內必須盛滿水，以保證作試驗沸煮起水封作

用。

10.沸煮箱內充水180mm以內箱體底部起算、將經過養護的或雷氏夾由玻璃板上取下平放在試餅架或者雷氏夾兩針指朝上，標

橫放于篦板上。4.接通電氣控制箱電源，啟動“自動”開關，沸煮箱內的水:30min沸騰，一組3kw電熱器自動停止工作，再煮3h沸煮箱內全部自動停止工作。此時數字顯示為210min，電氣控制箱內蜂鳴器動作煮畢將水由銅熱水咀放出，打開箱蓋待箱體冷卻至室溫,取出試件行檢測。

11.電氣控制箱與沸煮箱體間接成為P20-300航空插頭座，須認準1、2、3、接線編號，編號1為1kW加熱器，編號2為零線，編號3為3kW加熱器。
