數顯回彈儀說明書
HT -225T數顯回彈儀說明書
1、數顯回彈儀概述

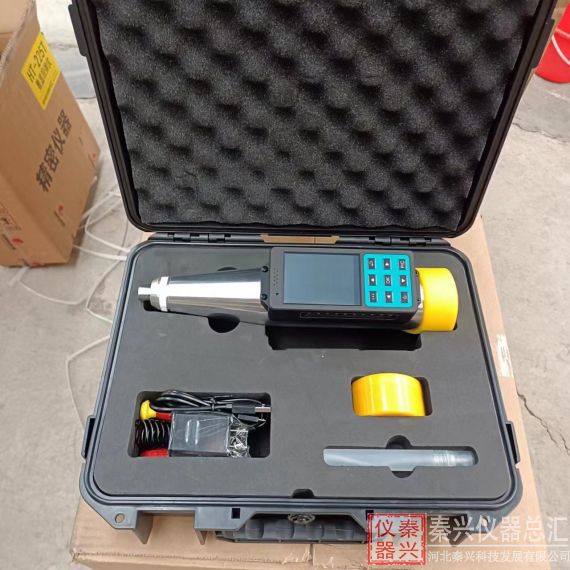

HT-225T 系列一體式數顯回彈儀,是北京中晟弘科技有限公司自主研發、生產的用于建筑結構中硬化混凝土抗壓強度的非破損檢測評定。
采用嵌入式設計,方便機械回彈體更換。本產品數顯儀表采用獨立設計,感應信號與回彈頭通過無接觸連接。僅通過拆卸儀表外殼與回彈體連接的幾顆螺絲釘就可對機械回彈體進行保養或更換。由于兩者沒有任何連線,所以拆卸不會造成電子部分損壞。機械回彈體更換或保養后,裝上電子儀表可繼續使用。
1.1 數顯回彈儀儀器特點
> 2.8寸大尺寸彩色液晶顯示,帶鋼化觸摸膜,按鍵、觸摸屏均可操作;
> 全中文顯示,所有界面均有中文提示;
>回彈值以數字和指針兩種形式顯示,示值一致性好;
>測區數目、測試方向、澆注面等參數均可設置和修改;
當前測區測試并計算完成后,自動轉入下一測區;
>無需現場手工記錄數據,大幅度提高了檢測效率和時效性;
計算結果完全符合中華人民共和國行業標準《回彈法檢測混凝土抗壓強度技術JGJ/T23-2011;
> 屏幕與殼體之間采用硅膠密封圈密封,能有效減少灰塵進入,從而延長使用壽命;
> 按構件管理數據,推定強度,能夠現場記錄碳化值;
> 具有無線藍牙打印功能;(選配)
>一體式設計,體積小巧,方便攜帶;
> 語音報數功能;
> 無需率定可反復使用,側面帶有回彈刻度尺,方便用戶隨時校驗。
1.2 依據標準
HT-225T 系列回彈儀依據中華人民共和國行業標準GB9138-88《回彈儀》制造。用于工程結構中普通混凝土抗壓強度的非破損檢測。
1.3數顯回彈儀 技術指標
LCD 顯示屏:240×320(43.2×57.6mm);
>標稱動能:2.207J;
> 彈擊拉簧剛度:7.85N/cm;
彈擊錘沖程:75mm;
回彈值鋼砧率定平均值:80士2;
工作溫度:-4°C~+40°C;
儀器手提箱:320×220 105(mm)
包裝箱毛重:4kg
電源:3.7V鋰電;
數顯誤差:≤±1;
構件存儲數量:500個測區
藍牙打印有效距離:≤5m
LCD顯示屏:240x320(43.2x57.6);
2.儀器的校驗與保養
為了保持回彈儀的一致性和穩定性,應定期對數顯回彈儀的性能和狀況進行校驗。回彈儀的校驗分為一般性率定和標準狀態的校正,前者可以經常進行,后者則不宜頻繁進行。
2.1 一般性率定
回彈儀的率定是在專用工具一標準鋼砧是進行的,對于標稱動能≤2.207J的回彈儀,采用GZ16型砼回彈儀鋼砧對儀器的狀況做一般性檢驗。率定時,鋼砧應置于鋼性較好的基礎上,擺放平衡,然后回彈儀在鋼砧上垂直向下進行彈擊率定,手持儀器的姿勢與在混凝士構件上測試操作方法相同。也可將鋼砧壓置在壓力機上率定回彈儀。鋼砧硬度為HRC58-62,率定回彈值為Rm=80士2。一般性率定檢驗,可在彈擊2000次左右或3個月進行一次。對于頻繁測試或一次測試工程量大,連續數天的檢測,則每天使用前后都可以進行率定。在測試過程中對回彈儀數值有懷疑時,也應在鋼砧上率定檢驗回彈儀。
在測試過程中請驗證機械回彈儀的指針和數顯儀器的屏幕讀數是否一致,如果偏差大于2,請停止使用,并與廠家聯系。
2.2 數顯回彈儀標準狀態檢驗
標準狀態的校正和檢驗,通常涉及到回彈儀整機內部裝配關系或性能發生變化,須對儀器進行全面檢查和調整。有下列情況之一的,應進行這種校驗。
更換零部件引起儀器內部裝配尺寸的變化(彈擊系統奢示值系統的零件更換);
>經長期使用(一般為一年左右),儀器零部件的參數和性能發生變化,已不能保證整機技術性能指標;
>累計彈擊測量次數超過6000次;
儀器經猛烈沖擊(如高空摔落等)或其他損傷。
>對于尚無條件或對于回彈儀的性能、標準狀態不十分熟悉的單位或人員,每半年可送至檢測中心進行檢定、校驗標準狀態。
> 未經專門培訓的人員,一般不適宜自行校準回彈儀標準狀態。因此,校驗標準狀態的操作方法,本說明書不作詳細介紹。
2.3 數顯回彈儀維護與保養
提高回彈法的測試精度,除正確使用儀器和掌握測試技術外,經常保持儀器處于良好的標準狀態,也是一個重要方面。儀器除專人使用和保管外,還應做到以下幾點:
> 回彈儀使用完畢后,應及時放入包裝套或儀器盒內,以防止灰塵進入食品內部;
> 儀器不得隨意拆卸和隨意彈擊,以免影響使用壽命和損失精度;
>儀器要進行定期保養,使用一定周期后,要進行探試、凈化,但不應改變儀器各零部件和整機的裝配關系;
儀器的示值系統,特別是指針滑塊,一般情況下不應拆卸,指針軸不允許涂抹油脂,以保持摩擦為恒定。
2.4回彈儀回彈體更換
HT-225T的獨特設計,使其具有容易更換的特性;
當機械回彈儀損壞后,將數顯測量組件拆卸下來。
在新機械回彈儀上,先將下殼用六只螺釘固定在新機械回彈儀上,分別將機械回彈儀滑塊和測量組件滑塊調整至***前端,對齊兩滑塊,扣合上下殼,擰緊4只螺絲釘即可。效驗前,一定要確定兩滑塊匹配良好,以免損壞儀器。
