集料沖擊值試驗儀實驗方法與維護

作者:秦興儀器2023-10-03 16:06:55

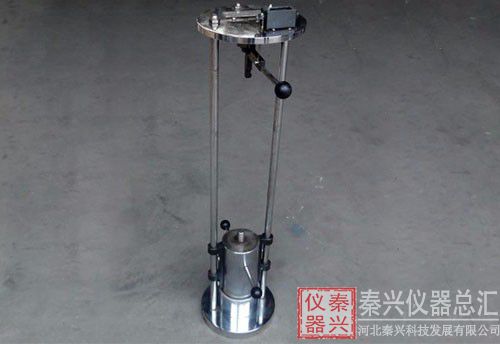

集料沖擊值試驗儀使用方法:

1、將沖擊值試驗機置于試驗室地面上，下面放置鑄鐵或厚木板。

2、提起擊錘(6)，使擊錘掛鉤與上掛鉤(4)接合掛牢。

3、將集料倒入試驗機底座上的沖擊杯中(8)，按試驗方法操作。

4、按動釋放按鈕(2) 此時上掛鉤(4)和擊錘掛鉤(5)脫鉤，錘自行脫落。
維修保養:

1、每次試驗結束后將儀器擦拭干凈，運動部位加潤滑油保養。

2、使用時不要隨便觸動釋放開關，以免發生意外。

3、不使用時將擊錘放置于儀器底部，防止閑置時意外事故發生。
試驗方法:

(參見JTJ058-94，《公路工程集料試驗規程》T0322-94 進行)。

1、備料:篩取通過15mm篩孔保留在10mm篩上的集料1Kg，風干或加熱烘干，烘.干時溫度
不超過100C，時間不超過4小時。

2、盛料:用鏟將集料的三分之一從容器頂不超過50mm處裝入量筒，用搗實棒圓形端將集料
搗實25次，同樣的方法3次做完,除
去多余的集料,并外加集料填滿空隙。

3、稱量:將量筒中盛滿的集料倒于天平中稱取質量(質量m,準備至0.1g)，第二次試驗用同樣
質量。

4、倒料:將量筒中集料倒入機器底座上的金屬杯中，并用搗實棒在它上面單獨搗實25次，以
便壓實。

5、錘擊:讓錘從380士5mm處自由落下錘擊集料，并連續錘擊達15 次。每次錘擊間隔不少于
1秒。**錘擊后，對所要求落高不再調整。

6、篩分和稱量:將杯中擊碎的石料倒至清潔的托盤上，并用橡膠錘錘擊金屬杯外面，用硬毛
刷刷內表面，直至集料細顆粒全部落在托盤上為止。將擊碎集料倒入2.5mm篩上進行篩
分，直至在1分鐘內沒有進一步明顯增量為止。將通過2.5mm篩孔的石屑和保留在2.5m
m篩孔的石屑置于天平上稱量，**到01g，分別以m1 (篩下)和m2 (篩上)表示。若m1+
m2大于m+1g時，則其結果無效。
校驗方法:

本方法適用于新購或使用中及檢修后的沖擊試驗儀的校驗

計量性能要求

1、沖擊錘:質量為13.75kg士0.05kg

2、量簡:內徑76mm，內高51mm,壁厚3mm。

3、沖擊杯:內徑102mm，內高50mm。
通用技術要求

1、儀器應有銘牌，內容包括儀器名稱、規格、出廠編號、出廠日期、制造廠商。

2、儀器安裝平穩，控制裝置應工作可靠。
細集料沖擊值試驗儀計量器具控制包括:首次檢定、后續檢定和使用中檢驗
1校驗用設備

1.1 電子天平:稱量15kg，感量5g;

1.2 游標卡尺:量程300mm，分度為1mm.

1.3 校驗方法

1.3.1用電子天平稱量沖擊錘的質量。

1.3.2用游標卡尺測量量簡和沖擊杯的內徑、內高和壁厚;
