無測限抗壓試模全鋼無測限50/ 100/150mm使用說明

作者:秦興儀器2023-10-11 10:07:00

儀器設備：

           1.圓孔篩:孔徑40mm、25mm(或20mm)及5mm的篩各一個。

           2 .試模:適用于下列不同土的試模尺寸為:
               細粒土(***大粒徑不超過10mm)：試模直徑x高 = 50mmx50mm ;

               中粒土(***大粒徑不超過25mm)試模直徑x高:1 00mmx 100mm ;

               粗粒土(***大粒徑不超過40mm) ;試模直徑x高= 150mmx1 50mm。

            3.脫模器。

            4.反力框架:規格為400kN以上。

            5.液壓千斤頂: 200 ~ 1000kN。

            6.夯錘與導管:夯錘底面直徑50mm ,總質量4.5kg。夯錘在導管內的總行程為450mm。

            7.密封濕氣箱或濕氣池,設在能保持恒溫的小房間內(約6- -8m2 ,高2m。熱天用空調保持恒溫冷天用溫度控制器或電爐保持恒溫)。

            8.水槽:深度應大于試件高度50mm。

            9.路面材料強度試驗儀或其它合適的壓力機(不大于200kN)。

            10.天平:感量0.0lg。

            11 .臺秤:稱量10kg ,感量5g。

            12 .量筒、拌和工具、漏斗、大小鋁盒、烘箱等。

使用說明：

             1、將已浸水一晝夜的試件從水中取出，用軟的舊布吸去試件表面的可見自由水并稱試件的質量m4。

             2、用游標卡尺量試件的高度，準確到0.1mm。

             3、將試件放在路面材料強度試驗儀的升降臺，上(臺上先放一扁球座)，進壓試驗。試驗過程中，應使試件的形變等速增加，并保
持形變速率約為 1mm/min。記錄試件破壞時的***大壓力P (N)。

             4、從試件內部取有代表性的樣品( 經過打破)，測定其含水量。

             5、試件的無側限抗壓強度Re，用:下列的相應公式計
                   算:對于小試件Re=P/A=O.O005IP ( MPa)
                        對于中試件Re=P/A=0.O00127P (MPa)
                        對于大試件Re=P/A=0.0O0057P ( MPa )

             式中：
                   P--試件破壞時的***大壓力，N;

                   A--試件的截面積( A=πxD2/4，D為試件直徑,mm)。

               6、精密度或允許差:若干次平行試驗的偏差系數c(%)。應符合下列規定:小試件不大于10%:中試件不大于15%:大試件不大于20%。

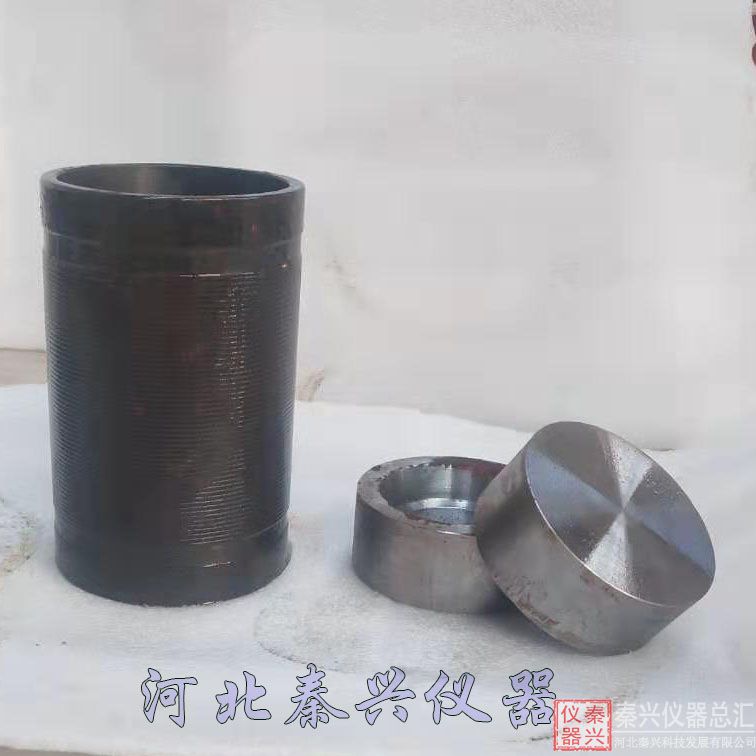

無測限抗壓試模全鋼無測限50/ 100/150mm使用說明(圖1)
